Descrizione
Controller/decoder per controllo di illuminazione con protocollo DMX512 e gestione RDM, ideale per strisce e carichi LED a tensione costante. Funziona a 12–24 V DC e offre 4 canali indipendenti per integrazione su guida DIN in quadri tecnici.

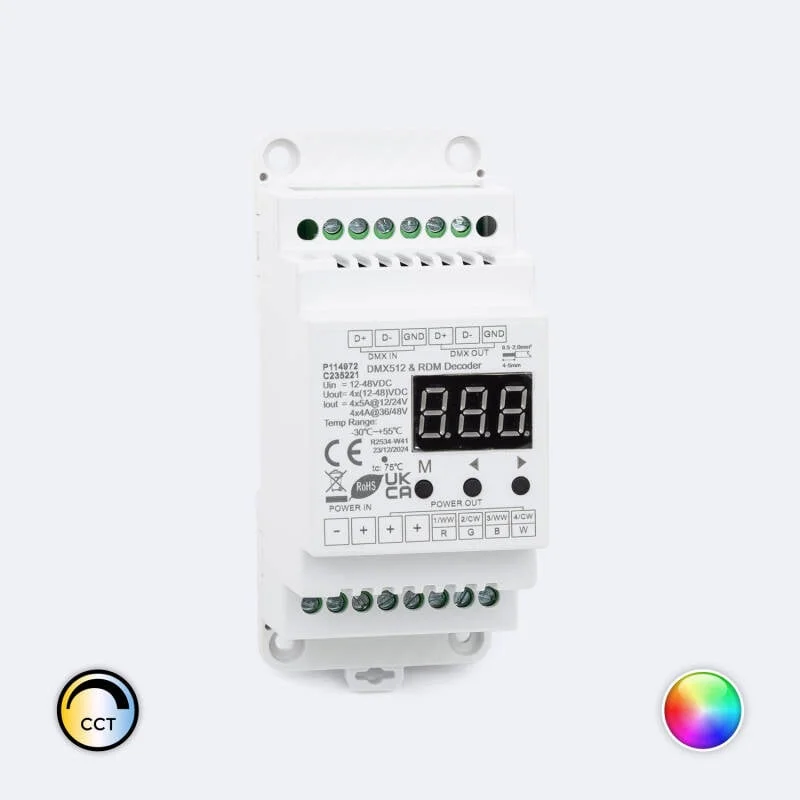

Informazioni generali su Decodificatore DMX512 e RDM 4 canali 12-24V SKYDANCE D4 per guida DIN
Questo dispositivo è un decoder DMX/RDM a 4 canali per sistemi di controllo dell’illuminazione LED a tensione costante. Converte i segnali DMX512 in uscite PWM a bassa tensione per gestire canali monocromatici, CCT o RGB/RGBW, ottimizzando la regolazione dell’intensità e il bilanciamento cromatico tramite consolle o controller DMX. L’interfaccia RDM consente indirizzamento e diagnostica remota dal master compatibile, velocizzando la configurazione senza interventi manuali sul quadro. Il montaggio su guida DIN ne facilita l’inserimento in armadi elettrici, con cablaggio ordinato e chiara identificazione dei morsetti IN/OUT DMX e delle uscite verso i canali LED. Realizzato in PC tecnico, è pensato per integrazione stabile in impianti di domotica e controllo luci professionale dove serve precisione e affidabilità operativa.
Uso e applicazioni
La sua funzione è convertire comandi del bus in uscite PWM per regolazione di canali LED. In interventi su quadri elettrici per impianti professionali, trova posto come nodo di integrazione tra master e corpi illuminanti grazie al protocollo DMX512 e ai 4 canali distinti.
Opera con alimentatori a 12–24 V DC e richiede cablaggio DMX IN/OUT schermato con corretta polarità. La presenza di RDM semplifica l’indirizzamento dal controller, riducendo tempi di messa in servizio; le dimensioni compatte favoriscono il montaggio su guida DIN con percorsi di cable management ordinati.
Benefici chiave
- Maggiore precisione nel controllo per canali LED grazie alla conversione DMX in PWM a 4 uscite.
- Avvio rapido della configurazione per indirizzi e parametri mediante supporto RDM.
- Gestione flessibile della regolazione luminosa per ambienti professionali per via dei 4 canali.
- Integrazione pulita in quadro con montaggio su guida DIN e morsetti dedicati.
- Compatibilità con impianti a 12–24 V DC per progetti con alimentazione a bassa tensione.
Specifiche in evidenza
Tensione di lavoro: 12 V DC / 24 V DC; Canali: 4 uscite; Potenza massima: 480 W; Dimensioni: 110 mm x 48 mm x 67 mm.
Installazione e manutenzione
L’installazione avviene su guida DIN nel quadro elettrico, con cablaggio DMX IN/OUT rispettando D+, D- e GND e connessione delle 4 uscite PWM ai carichi LED a tensione costante. Collegare l’alimentatore 12–24 V DC ai morsetti di ingresso seguendo polarità e sezione di cavo adeguata. La configurazione degli indirizzi DMX e dei modi di funzionamento si effettua dal pannello frontale con display e tasti, oppure tramite RDM da un controller compatibile. Scollegare l’alimentazione prima di qualsiasi intervento.
Distribuzione specializzata di illuminazione in Italia. Se cerchi di acquistare Decodificatore DMX512 e RDM 4 canali 12-24V SKYDANCE D4 per guida DIN con garanzia professionale, e un’opzione leader per durata ed efficienza. Spedizione stimata in 48h (in base alla disponibilita di stock). Qualita certificata da CE, EMC, RED, RoHS per installazioni e progetti professionali. Verifica prezzo e disponibilità qui.
Domande frequenti
- Come si imposta l’indirizzo DMX? — Tramite i tasti del pannello e display frontale o tramite RDM da un controller compatibile.
- Quale alimentazione richiede? — Necessita di un alimentatore a tensione costante 12–24 V DC dimensionato in base al carico.
- È adatto a LED a corrente costante? — È progettato per carichi a tensione costante; verificare nelle specifiche del corpo illuminante il tipo di alimentazione richiesto.
- Come va cablato il segnale? — Usare cavo schermato per bus DMX rispettando D+, D- e GND e terminazione di linea quando richiesta dall’impianto.
- Che potenza massima gestisce? — Fino a 480 W complessivi, ripartiti tra i canali secondo le esigenze del progetto.
